MEMS 1xN 光开关是基于 MEMS（微机电系统）技术的一种允许在单个输入光和 N 个输出光之间进行信道选择的光开关，具有尺寸小、寿命长和可靠性稳定等特点，被广泛应用于 OADM 和 OXC 等光网络领域。
| 参数 | 单位 | SM | MM | |||||||||||
| 通道数 | CH | 2 | 4 | 8 | 12 | 16 | 24 | 32 | 48 | 64 | 2 | 4 | 8 | 12 |
| 波长 | nm | 1310±30 or 1550±30 or 1625±30 | 850±30 | |||||||||||
| 插入损耗(Max) IL | dB | 0.6 | 0.7 | 0.8 | 1.0 | 1.0 | 1.2 | 1.4 | 1.5 | 1.6 | 0.6 | 0.7 | 0.8 | 1.0 |
| 回波损耗 RL | dB | ≥50 | ≥30 | |||||||||||
| 重复性 | dB | ≤0.03 | ≤0.05 | ≤0.03 | ||||||||||
| 串扰 | dB | ≥50 | ≥45 | ≥30 | ||||||||||
| 偏振相关损耗 PDL | dB | ≤0.15 | ||||||||||||
| 波长相关损耗 WDL | dB | ≤0.3@CWL±30nm, 23℃ | ||||||||||||
| 温度相关损耗 TDL | dB | ≤0.3 | ||||||||||||
| 工作温度 | ℃ | -5~70 | ||||||||||||
| 存储温度 | ℃ | -40~85 | ||||||||||||
| 切换响应时间 | ms | ≤10 | ||||||||||||
| 寿命 | Cycle | ≥3×10^9 | ||||||||||||
| 驱动电压 | V | 5~12V | ||||||||||||
| 端口控制类型 | TTL or TTL/RS232 or TTL/I2C | |||||||||||||
注: 1. 以上测试损耗(IL)是基于中心波长±30nm，23℃下测试的结果，要求多波段增加 0.2dB。
2. 重复性数据是基于 100 cycle 重复测试的结果。
3. 不含连接头，包含连接头插损增加 0.2dB。
光路切换原理:

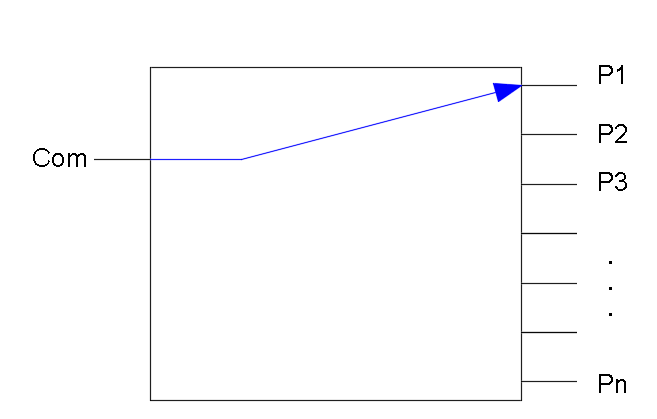

1xN 光开关是一种非锁定式产品，即当断电后，反射镜面返回初始位置（电压 0 V 状态），输入通道与任一输出通道断开。具体光路切换原理如下图所示。
订购参数
| 出光通道 | 封装类型 | 测试波长 | 光纤类型 | 套管类型 | 光纤长度 | 连接头 | 控制端口 |
| 2 4 8 12 16 24 32 48 64 | M1:Modules-1 M2:Modules-2 | 850:850nm 1310:1310nm 1550:1550nm 1315:1310&155 0nm Others | G657A1 G657A2 OM1 62.5/125 OM2 50/125 Others | 25:250um 90:900um Others | 05:0.5m±5cm 10:1.0m±5cm 15:1.5m±5cm Others | OO:None FP:FC/PC FA:FC/APC SP:SC/PC SA:SC/APC LP:LC/PC LA:LC/APC Others | TTL TTL/RS232 TTL/ I 2C |
